Pengeboran adalah memperbesar lubang yang telah digurdi atau diberi inti. Pada prinsipnya merupakan suatu operasi penepatan sebuah lubang yang telah digurdi sebelumnya dengan pahat jenis mesin bubut mata tunggal.
Meluaskan lubang (Reaming) adalah memperbesar lubang yang telah dimesin sampai ke ukuran yang sesuai dengan penyelesaian halus. Peluas lubang adalah sebuah pahat teliti dan tidak dirancang untuk membuang logam banyak.
Gurdi
Gurdi adalah sebuah pahat pemotong yang ujungnya berputar dan memiliki satu atau beberapa tepi potong dan galur yang berhubungan kontinyu di sepanjang badan gurdi. Galur bisa berupa lurus atau heliks, disediakan untuk memungkinkan lewatnya serpihan dan fluida pemotongan.
Penggurdi Puntir (Twist Drill)
Penggurdi puntir adalah jenis yang banyak dipakai, dimana memiliki dua galur dan dua tepi potong. Penggurdi jenis ini dperlihatkan pada gambar 2. dengan berbagai sebutan yang diberikan. beberapa jenis penggurdi bervariasi dalam jumlah dan sudut galurnya, ditunjukkan pada gambar 3. Penggurdi beralur tunggal digunakan untuk pelubangan mula dan untuk penggurdian lubang dalam.
Gambar 2. Penggurdi punter standard dan peristilahannya
Gambar 3. Jenis penggurdi.
Penggurdi dua galur adalah jenis konvensional yang dipakai untuk pelubangan mula dan menggurdi lubang. Untuk penggurdian produksi, penggurdi dilengkapi dengan saluran oli didalam atau diluar. Penggurdi begralur tiga atau empat pada prinsipnya dipakai untuk memperbesar lubang yang telah dibuat sebelumnya.
Penggurdi Pistol (Gun Drill)
Ada dua jenis penggurdi pistol bergalur lurus yang digunakan untuk penggurdian lubang dalam seperti ditunjukkan gambar 4. Yang satu disebut penggurdi trepan, dimana tidak memiliki pusat mati dan meninggalkan inti pejal dari logam. Dengan gerakan maju gurdi, maka inti bekerja sebagai pemandu pusat di titik pemotongan. Ini mencegah pelarian penggurdi ke satu sisi, dan ketelitian lubang mudah dipertahankan.
Jenis yang lain adalah penggurdi pistol pemotong pusat (jenis konvensional), digunakan untuk penggurdian lubang yang sangat dalam, misalnya menggurdi lubang buntu yang tidak dapat menggunakan penggurdi jenis inti. Kesemua jenis gurdi ini menggunakan ujung karbida seperti pada gambar.
Penggurdi pistol beroperasi pada hantaran yang jauh lebih kecil daripada penggurdi puntir konvensional, tetapi kecepatan potongnya lebih tinggi. Minyak bertekanan sangat tinggi diberikan ke ujung pengerek melalui lubang di pemotongnya.
Ada dua jenis penggurdi pistol bergalur lurus yang digunakan untuk penggurdian lubang dalam seperti ditunjukkan gambar 4. Yang satu disebut penggurdi trepan, dimana tidak memiliki pusat mati dan meninggalkan inti pejal dari logam. Dengan gerakan maju gurdi, maka inti bekerja sebagai pemandu pusat di titik pemotongan. Ini mencegah pelarian penggurdi ke satu sisi, dan ketelitian lubang mudah dipertahankan.
Jenis yang lain adalah penggurdi pistol pemotong pusat (jenis konvensional), digunakan untuk penggurdian lubang yang sangat dalam, misalnya menggurdi lubang buntu yang tidak dapat menggunakan penggurdi jenis inti. Kesemua jenis gurdi ini menggunakan ujung karbida seperti pada gambar.
Penggurdi pistol beroperasi pada hantaran yang jauh lebih kecil daripada penggurdi puntir konvensional, tetapi kecepatan potongnya lebih tinggi. Minyak bertekanan sangat tinggi diberikan ke ujung pengerek melalui lubang di pemotongnya.
Gambar 4. Penggurdi pistol bergalur lurus. A. Penggurdi trepan, B. Penggurdi pistol pemotongan.
Penggurdi Khusus
Penggurdi Khusus
Untuk menggurdi lubang besar dalam pipa atau logam lembaran, gurdi puntir tidak sesuai karena gurdi cendrung akan terbenam ke dalam benda kerja atau lubangnya terlalu besar untuk gurdi biasa. Lubang besar tersebut dipotong dengan pemotong lubang seperti gambar 5.
Gambar 5. Pemotong untuk lubang pada logam tipis. A. Pemotong gergaji. B. Fris kecil (fly cutting).
Gambar 6. Penggurdi sekop dan pemegang tangkai.
Penggurdi sekop seperti gambar 6 adalah metode lain untuk membuat lubang dengan diameter besar, berkisar antara 35 sampai 380 mm. Bahan yang dipakai pada penggurdi sekop adalah baja kecepatan tinggi atau bahan lain yang terbuat dari baja karbon menengah sampai tinggi dan berujung karbida.
Prestasi Penggurdi
Prestasi Penggurdi tidak lepas dari bahan penggurdi itu sendiri. Bahan baja kecepatan tinggi dapat memberikan kecepatan pemotongan sekitar dua kali dari bahan baja karbon. Untuk bahan keras dan abrasiv seperti besi cor, penggurdi diberi ujung karbida wolfram akan memberikan hasil penggurdian yang memuaskan. Baja kecepatan super tinggi berbantalan kobalt, kandungan karbon tinggi, mampu menggurdi baja dengan kekerasan Rockwell C68, seperti baja anti karat dan paduan untuk pesawat ruang angkasa. Beberapa penggurdi diberi perlakuan permukaan selubung keras dan tipis, atau dilapis khrom untuk memberikan permukaan yang tahan aus.
Gambar 8. Penggurdi bertingkat garis tepi ganda. Diameter pengarah tidak berubah, sehingga memperbaiki aksi pengarahan.
Sudut Mata
Sudut mata harus pas dengan bahan yang digurdi. Sudut mata yang biasa untuk penggurdi komersial pada umumnya adalah 118 derjat yang bagus digunakan untuk baja lunak, kuningan dan bahan pada umumnya. Untuk logam yang lebih keras, maka sudut mata yang lebih besar akan memberikan prestasi lebih baik.
Gambar 9 ditunjukkan dua penggurdi dengan sudut mata 140 derjat dan 80 derjat. Ketebalan dan lebar serpihan yang diperoleh dari penggurdian ditandai dengan huruf T dan W. Tebal T1 untuk yang bersudut mata 140 derjat adalah lebih tebal dari tebal T2 pada sudut mata 80 derjat.Dalam menggurdi logam yang keras dan sulit dimesin, serpihan yang tebal memungkinkan sejumlah penghematan daya.
Sudut mata harus pas dengan bahan yang digurdi. Sudut mata yang biasa untuk penggurdi komersial pada umumnya adalah 118 derjat yang bagus digunakan untuk baja lunak, kuningan dan bahan pada umumnya. Untuk logam yang lebih keras, maka sudut mata yang lebih besar akan memberikan prestasi lebih baik.
Gambar 9 ditunjukkan dua penggurdi dengan sudut mata 140 derjat dan 80 derjat. Ketebalan dan lebar serpihan yang diperoleh dari penggurdian ditandai dengan huruf T dan W. Tebal T1 untuk yang bersudut mata 140 derjat adalah lebih tebal dari tebal T2 pada sudut mata 80 derjat.Dalam menggurdi logam yang keras dan sulit dimesin, serpihan yang tebal memungkinkan sejumlah penghematan daya.
Gambar 9. Variasi sudut mata mempengaruhi prestasi penggurdi.
Terlihat juga bahwa lebar W1 untuk sudut mata 140 derjat adalah kurang daripada W2 untuk sudut mata yang lebih kecil. W yang lebih lebar memiliki sisi pemotongan lebih lebar, berguna dalam menggurdi bahan yang menimbulkan keausan pengikisan.
Sudut Heliks
Prestasi gurdi dipengaruhi oleh sudut heliks dari galurnya. Sudut ini bisa bervariasi dari 0 sampai 45 derjat, standar yang umum untuk baja dan bahan lainnya biasanya sekitar 30 derjat. Makin kecil sudut ini maka makin besar puntiran yang diperlukan untuk mengoperasikan pada kecepatan yang sama. Sudut untuk menggurdi tembaga, magnesium dan plastik lunak sekitar 35 - 45 derjat, paduan tembaga 20 - 25 derjat, plastik keras 17 derjat, dan baja lunak sampai menengah 25 - 32 derjat.
Mata Gurdi
Pada gurdi terdapat tepi pahat pada ujung web yang menghubungkan kedua pemotong seperti gambar 2. Tepi pahat ini tidak memotong secara efisien karena penggaruk negatif besar yang tidak hanya di titik pusat tetapi juga disepanjang tepi pahat. Untuk memperbaiki efisiensi penggurdian dan mengurangi desakan, maka dibuatlah suatu mata penggurdi memusat sendiri yang memiliki tepi spiral seperti diperlihatkan gambar 10 yang memiliki aksi pemotongan yang jauh lebih baik.
Pada gurdi terdapat tepi pahat pada ujung web yang menghubungkan kedua pemotong seperti gambar 2. Tepi pahat ini tidak memotong secara efisien karena penggaruk negatif besar yang tidak hanya di titik pusat tetapi juga disepanjang tepi pahat. Untuk memperbaiki efisiensi penggurdian dan mengurangi desakan, maka dibuatlah suatu mata penggurdi memusat sendiri yang memiliki tepi spiral seperti diperlihatkan gambar 10 yang memiliki aksi pemotongan yang jauh lebih baik.
Cara lain untuk mengurangi desakan ujung adalah dengan penipisan ujung web dan pembelahan mata seperti gambar 11. Penggurdi mata terbelah ini banyak digunakan untuk menggurdi baja pengerasan-kerja yang kasar dan logam super alloy.

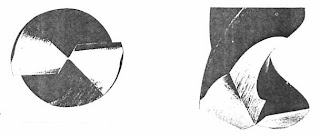

Gambar 10. Penggurdi mata spiral.
Gambar 11. Penggurdi mata terbelah dengan web tipis untuk mengurangi desakan ujung.
Fluida Pendingin
Fluida pendingin memperbaiki aksi pemotongan antara penggurdi dengan benda kerja, memudahkan pengeluaran serpihan serta mendinginkan benda kerja dan pahat. Beberapa logam dengan media pendingin yang dianjurkan :
Fluida pendingin memperbaiki aksi pemotongan antara penggurdi dengan benda kerja, memudahkan pengeluaran serpihan serta mendinginkan benda kerja dan pahat. Beberapa logam dengan media pendingin yang dianjurkan :
• Aluminium : campuran minyak mineral-lemak hewan
• Kuningan : kering, campuran minyak mineral-lemak hewan
• Perunggu : kering, minyak cair
• Besi cor : kering, semburan udara
• Tembaga : minyak cair, campuran minyak mineral-lemak hewan
• Magnesium : kering, minyak mineral
• Besi mampu tempa : minyak cair
• Baja : minyak cair, minyak tersulfurisasi
• Baja perkakas : lemak hewan, minyak cair
Peluas Lubang ( Reamer )
Peluas lubang adalah perkakas yang menyelesaikan lubang yang telah digurdi atau di bor. Istilah yang dipakai pada peluas lubang bisa dilihat pada gambar 12.
Peluas lubang adalah perkakas yang menyelesaikan lubang yang telah digurdi atau di bor. Istilah yang dipakai pada peluas lubang bisa dilihat pada gambar 12.
Gambar 12. Peluas lubang standar dan peristilahannya.
1. Peluas lubang tangan
2. Peluas lubang pencekam
3. Peluas lubang cangkang (shell)
4. Peluas lubang tirus.
5. Peluas lubang ekspansi
6. Peluas lubang mampu setel
7. Peluas lubang kegunaan khusus

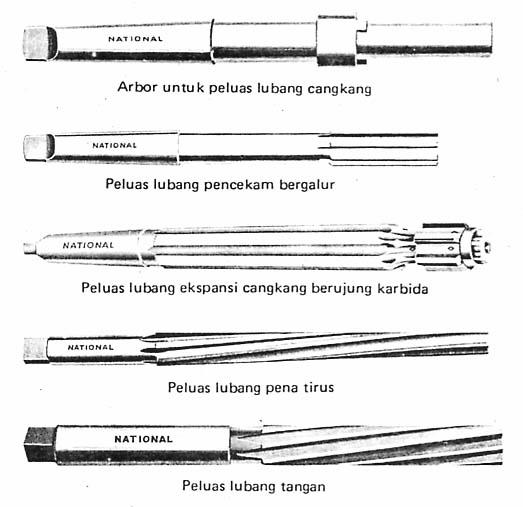

Gambar 13. Jenis-jenis peluas lubang.
Peluas lubang tangan adalah perkakas penyelesaian yang dirancang untuk penepatan akhir dari lubang.
Peluas lubang pencekam dirancang untuk penggunaan dalam mesin.
Peluas lubang cangkang terdiri atas ujung jenis cangkang yang dipasangkan pada arbor tirus. Celah dalam peluas lubang menghubungkan penyeret pada arbor untuk menghasilkan pergerakkan positif.
Peluas lubang pena-tirus biasanya mempunyai diameterkecil dan agak panjang. Pelubang harus dikonstruksi sekuat mungkin karena mata potongnya dihubungkan dalam pemotongan melalui keseluruhan panjangnya.
Peluas lubang ekspansi dapat disetel untuk mengkompensasi keausan atau untuk kebutuhan meluaskan lubang yang kelebihan ukuran.
Peluas lubang mampu setel berbeda dengan yang lain dalam hal alat ini dapat dimanipulasi untuk dipakai pada jangkauan ukuran tertentu.
Peluas lubang pencekam dirancang untuk penggunaan dalam mesin.
Peluas lubang cangkang terdiri atas ujung jenis cangkang yang dipasangkan pada arbor tirus. Celah dalam peluas lubang menghubungkan penyeret pada arbor untuk menghasilkan pergerakkan positif.
Peluas lubang pena-tirus biasanya mempunyai diameterkecil dan agak panjang. Pelubang harus dikonstruksi sekuat mungkin karena mata potongnya dihubungkan dalam pemotongan melalui keseluruhan panjangnya.
Peluas lubang ekspansi dapat disetel untuk mengkompensasi keausan atau untuk kebutuhan meluaskan lubang yang kelebihan ukuran.
Peluas lubang mampu setel berbeda dengan yang lain dalam hal alat ini dapat dimanipulasi untuk dipakai pada jangkauan ukuran tertentu.
Pengelompokan Mesin Penggurdi
Berdasarkan konstruksinya mesin penggurdi bisa dikelompokan sebagai berikut :
A. Penggurdi mampu jinjing
B. Mesin penggurdi peka
1. Pasangan bangku jamak
2. Pasangan lantai
C. Mesin penggurdi tegak
1. Tugas ringan
2. Tugas berat otomatis
3. Mesin penggurdi gang
D. Mesin Penggurdi radial
E. Mesin penggurdi turet
Berdasarkan konstruksinya mesin penggurdi bisa dikelompokan sebagai berikut :
A. Penggurdi mampu jinjing
B. Mesin penggurdi peka
1. Pasangan bangku jamak
2. Pasangan lantai
C. Mesin penggurdi tegak
1. Tugas ringan
2. Tugas berat otomatis
3. Mesin penggurdi gang
D. Mesin Penggurdi radial
E. Mesin penggurdi turet
F. Mesin penggurdi spindel
1. Unit tunggal
2. Jenis jalan
G. Mesin penggurdi produksi
1. Meja pengarah
2. Jenis perpindahan
H. Mesin penggurdi lubang dalam
Mesin penggurdi mampu jinjing dispesifikasikan berdasarkan diameter penggurdi maksimum yang dapat dipegangnya. Untuk penggurdi jenis peka atau tegak dispesifikasikan berdasarkan diameter benda kerja paling besar yang bisa digurdi. Ukuran mesin penggurdi radial didasarkan pada panjang lengannya dalam meter.
Penggurdi Mampu Jinjing dan Peka
Penggurdi mampu jinjing (portable) adalah mesin penggurdi kecil yang terutama digunakan untuk operasi penggurdian yang tidak dapat dilakukan dengan mudah pada kempa gurdi (drill press) biasa. Yang paling sederhana adalah mesin penggurdi yang dioperasikan dengan tangan. Penggurdi jenis ini bisa menggunakan penggurdi sampai diameter 12 mm.
Mesin penggurdi peka adalah mesin kecil berkecepatan tinggi dari konstruksi sederhana yang mirip dengan kempa gurdi tegak biasa. Mesin ini terdiri dari standar tegak, sebuah meja horisontal, dan sebuah spindel vertikal untuk memutar dan memegang gurdi. Mesin jenis ini berhantaran ringan dan hanya sesuai untuk pekerjaan ringan dengan diameter gurdi tidak lebih dari 15 mm.
Penggurdi Tegak
Penggurdi tegak mirip dengan penggurdi peka, mempunyai mekanisme hantaran daya untuk penggurdi putar dan dirancang untuk kerja yang lebih berat. Gambar 17 menunjukkan mesin berukuran 1 meter dengan tiang berbentuk peti. Mesin jenis ini bisa melakukan pekerjaan mengetap atau menggurdi.
Penggurdi tegak mirip dengan penggurdi peka, mempunyai mekanisme hantaran daya untuk penggurdi putar dan dirancang untuk kerja yang lebih berat. Gambar 17 menunjukkan mesin berukuran 1 meter dengan tiang berbentuk peti. Mesin jenis ini bisa melakukan pekerjaan mengetap atau menggurdi.
Gambar 17. Kempa gurdi tegak berukuran satu meter.
Mesin Penggurdi Gang (Kelompok)
Kalau beberapa spindel penggurdi diletakkan pada meja tunggal, ini disebut sebagai penggurdi gang (kelompok). jenis ini sesuai untuk pekerjaan produksi yang harus melakukan beberapa operasi. Benda kerja dipegang dalam sebuah jig yang dapat diluncurkan pada meja dari satu spindel ke spindel lainnya.
Kalau beberapa spindel penggurdi diletakkan pada meja tunggal, ini disebut sebagai penggurdi gang (kelompok). jenis ini sesuai untuk pekerjaan produksi yang harus melakukan beberapa operasi. Benda kerja dipegang dalam sebuah jig yang dapat diluncurkan pada meja dari satu spindel ke spindel lainnya.
Mesin Penggurdi Radial
Mesin penggurdi radial dirancang untuk pekerjaan besar kalau tidak memungkinkan bagi benda kerja untuk digerakkan berputar bila beberapa lubang harus digurdi. Mesin jenis ini ditunjukkan pada gambar 18 yaitu terdiri dari sebuah tiang vertikal yang menyangga sebuah lengan yang membawa kepala gurdi. Kepala gurdi mempunyai penyetelan di sepanjang lengan ini.
Mesin penggurdi radial dirancang untuk pekerjaan besar kalau tidak memungkinkan bagi benda kerja untuk digerakkan berputar bila beberapa lubang harus digurdi. Mesin jenis ini ditunjukkan pada gambar 18 yaitu terdiri dari sebuah tiang vertikal yang menyangga sebuah lengan yang membawa kepala gurdi. Kepala gurdi mempunyai penyetelan di sepanjang lengan ini.
Gambar 18. Mesin penggurdi radial
Mesin Turet
Mesin turet mengatasi keterbatasan ruang lantai yang ditimbulkan oleh Mesin Penggurdi Gang. Sebuah mesin gurdi turet diperlihatkan pada gambar 19 dimana mesin tersebut adalah mesin turet yang dikendalikan secara numerik. Dua pemegang dapat ditempatkan pada meja kerja sehingga memungkinkan pemuatan dan penurunan selama daur mesin.
Mesin turet mengatasi keterbatasan ruang lantai yang ditimbulkan oleh Mesin Penggurdi Gang. Sebuah mesin gurdi turet diperlihatkan pada gambar 19 dimana mesin tersebut adalah mesin turet yang dikendalikan secara numerik. Dua pemegang dapat ditempatkan pada meja kerja sehingga memungkinkan pemuatan dan penurunan selama daur mesin.
Gambar 19. Mesin penggurdi dikendalikan KN jenis turet dengan kapasitas 40 mm pada baja.
Mesin Penggurdi Spindel Jamak
Mesin penggurdi jamak ditunjukkan oleh gambar 20, menggurdi beberapa lobang secara serentak. Mesin ini khususnya adalah mesin produksi yang bisa menggurdi banyak suku cadang dengan ketelitian.
Mesin penggurdi jamak ditunjukkan oleh gambar 20, menggurdi beberapa lobang secara serentak. Mesin ini khususnya adalah mesin produksi yang bisa menggurdi banyak suku cadang dengan ketelitian.
Mesin Penggurdi Jenis Perpindahan
jenis ini sering dirancang sebagai mesin otomatis. Mesin ini melakukan suatu deretan operasi pemesinan yang berurutan dan memindahkan benda kerja dari satu stasiun ke stasiun lainnya. Mesin otomatis terdiri dari jenis meja-index dan perpindahan segaris.
Meja Index dimana sesuai untuk suku cadang yang memerlukan sedikit operasi, bisa berupa jenis vertikal atau horisontal dan berjarak dari pinggir meja-index.
Jenis Perpindahan , dilengkapi dengan alat penanganan atau perpindahan antar stasiun. Metode yang paling sederhana dan ekonomis adalah dengan menggerakkannya pada rel atau ban berjalan.
jenis ini sering dirancang sebagai mesin otomatis. Mesin ini melakukan suatu deretan operasi pemesinan yang berurutan dan memindahkan benda kerja dari satu stasiun ke stasiun lainnya. Mesin otomatis terdiri dari jenis meja-index dan perpindahan segaris.
Meja Index dimana sesuai untuk suku cadang yang memerlukan sedikit operasi, bisa berupa jenis vertikal atau horisontal dan berjarak dari pinggir meja-index.
Jenis Perpindahan , dilengkapi dengan alat penanganan atau perpindahan antar stasiun. Metode yang paling sederhana dan ekonomis adalah dengan menggerakkannya pada rel atau ban berjalan.
Gambar 20. Mesin penggurdi dan pengetap spindel jamak serba guna, mampu setel.
Gambar 21. Mesin perpindahan berbangku kecil dengan tiga puluh lima stasiun untuk kotak transmisi; 75 suku cadang tiap jam produksi.
Mesin biasa akan menemui masalah jika melakukan operasi untuk pembuatan lobang yang dalam seperti laras senapan, spindel panjang, batang engkol, dan peralatan penggurdi sumur minyak tertentu. Kesulitan biasanya dijumpai pada penyanggaan benda kerja dan gurdi. Kecepatan putar dan hantaran harus ditentukan dengan teliti, karena terdapat kemungkinan lebih besar untuk terjadi pelenturan jika dibandingkan dengan pelubangan pendek.
Mesin Penggurdi Lubang Dalam dikembangkan untuk mengatasi permasalahan ini. Mesin biasanya mempunyai konstruksi horisontal menggunakan sebuah penggurdi pistol pemotongan pusat yang mempunyai mata potong tunggal dengan galur lurus pada keseluruhan panjangnya. Biasanya gurdi stasioner dan benda kerja berputar, tetapi kalau sulit memutar benda kerja, maka keadaannya bisa dibalik.
Mesin Pengebor
Beberapa mesin telah dikembangkan untuk pekerjaan mengebor seperti pengebor jig, fris pengebor vertikal dan mesin pengebor horisontal. Fris pengebor vertikal dan horisontal sesuai untuk benda kerja besar.
Beberapa mesin telah dikembangkan untuk pekerjaan mengebor seperti pengebor jig, fris pengebor vertikal dan mesin pengebor horisontal. Fris pengebor vertikal dan horisontal sesuai untuk benda kerja besar.
Mesin Pengebor Jig
Gambar 22 menunjukkan mesin yang dirancang untuk menempatkan dan mengebor lubang dalam jig. Mesin pengebor jig dikonstruksikan dengan ketepatan lebih tinggi dan dilengkapi dengan alat pengukur teliti untuk mengendalikan gerakan meja.Mesin juga dirancang untuk pengendalian numeris dengan meletakkan tugas pada pita, maka dijamin pengulangan yang tepat.
Gambar 22 menunjukkan mesin yang dirancang untuk menempatkan dan mengebor lubang dalam jig. Mesin pengebor jig dikonstruksikan dengan ketepatan lebih tinggi dan dilengkapi dengan alat pengukur teliti untuk mengendalikan gerakan meja.Mesin juga dirancang untuk pengendalian numeris dengan meletakkan tugas pada pita, maka dijamin pengulangan yang tepat.
Fris Pengebor Vertikal
Fris pengebor vertikal mempunytai meja kerja bulat horisontal dan sesuai untuk pengerjaan tepi serta pembubutan vertikal seperti halnya pekerjaan mengebor. Mesin ini sudah dijelaskan pada bab mengenai mesin bubut.
Fris pengebor vertikal mempunytai meja kerja bulat horisontal dan sesuai untuk pengerjaan tepi serta pembubutan vertikal seperti halnya pekerjaan mengebor. Mesin ini sudah dijelaskan pada bab mengenai mesin bubut.
Gambar 22. Pengebor jig produksi dan ruang perkakas.
Mesin pengebor horisontal, berbeda dengan fris pengebor vertikal dalam hal benda kerja stasioner dan perkakas berputar, sesuai untuk pengeboran lubang horisontal seperti terlihat pada gambar 23.
Gambar 23. Mesin pengebor horisontal jenis meja untuk melakukan operasi pengeboran, penggurdian dan pemfrisan.
Perkakas Pengebor
Operasi pengeboran pada umumnya menggunakan mata tunggal seperti yang ditunjukkan pada gambar 24 karena mudah disetel dan dipelihara.
Operasi pengeboran pada umumnya menggunakan mata tunggal seperti yang ditunjukkan pada gambar 24 karena mudah disetel dan dipelihara.
Gambar 24. Pengeboran lurus pada mesin pengebor horizontal menggunakan batang lurus dan penyangga ujung.
Untuk pekerjaan mengebor presisi pada mesin fris, pengebor jig atau kempa gurdi diperlukan perkakas yang mempunyai penyetelan mikrometer. Perkakas semacam ini dipegang oleh kepala pemotong dan berputar. Maka setiap peningkatan ukuran lubang dilakukan dengan menyetel perkakas secara radial dari titik pusatnya.
Pengaturan pemotong ganda yang paling populer adalah jenis blok, seperti ditunjukkan pada gambar 25 yang terdiri dari dua pemotong berhadapan yang terletak dalam alur pada blok. Terdapat alur untuk mengunci pemotong pada dudukannya serta untuk menyetelnya.
Pengaturan pemotong ganda yang paling populer adalah jenis blok, seperti ditunjukkan pada gambar 25 yang terdiri dari dua pemotong berhadapan yang terletak dalam alur pada blok. Terdapat alur untuk mengunci pemotong pada dudukannya serta untuk menyetelnya.
Gambar 25. Pemotong pengeboran jenis blok.
Perkakas yang umum dipakai dalam mesin kecil seperti mesin bubut adalah sebuah perkakas mata tunggal, yang disangga dengan cara yang memungkinkan pemasukkannya ke dalam lubang. Pahat seperti ini ditunjukkan pada gambar 26A.
Pahat ini didukung dalam pemegang terpisah yang pas masuk ke dalam tempat pahat mesin bubut. Untuk mesin bubut turet, sedikit berbeda pada pemegang dan pahat tempa, yaitu digunakan yang mirip dengan yang ditunjukkan gambar B. Gambar C dirancang untuk memegang potongan pahat baja kecepatan tinggi.
Dalam pekerjaan produksi maka pisau pemotong menggunakan mata potong jamak yang banyak digunakan. Pemotong ini terlihat pada gambar F, yang bentuknya menyerupai peluas lubang cangkang dan biasanya dilengkapi dengan pemotong gigi sisipan yang bisa disetel secara radial untuk mengimbangi keausan dan variasi diameter.
Dalam pekerjaan produksi maka pisau pemotong menggunakan mata potong jamak yang banyak digunakan. Pemotong ini terlihat pada gambar F, yang bentuknya menyerupai peluas lubang cangkang dan biasanya dilengkapi dengan pemotong gigi sisipan yang bisa disetel secara radial untuk mengimbangi keausan dan variasi diameter.
DAFTAR PUSTAKA
1. Priambodo, Bambang, Teknologi Mekanik, Jakarta, Erlangga, 1986
2. ft.unsada.ac.id/wp-content/uploads/2008/06/bab5-pp2.pdf
